¿Qué son las Pipe Specs en AutoCAD Plant 3D? Son documentos técnicos que actúan como la base de datos de un proyecto industrial. Definen los materiales, rangos de presión y accesorios permitidos. Configurar correctamente estas especificaciones es el primer paso para asegurar que el diseño sea Spec Driven y cumpla con los estándares de ingeniería internacional.
Como Centro de Formación Autorizado de Autodesk, en RF AECO hemos extraído esta guía técnica de nuestro Curso Online de AutoCAD P&ID y Planta Industrial, donde formamos a especialistas en flujos de trabajo BIM industriales.
1. Estructura y Jerarquía del Proyecto
Antes de manipular cualquier componente, es vital entender la arquitectura de carpetas. AutoCAD Plant 3D organiza la información a través del archivo project.xml, que rutea las bases de datos.
-
Carpeta Pipe Specs: Aloja los archivos maestros con extensiones .pspx y .pspJG.
-
Plant 3D Models: Almacena los modelos y metadatos tridimensionales.
-
P&ID DWG: Contiene los diagramas esquemáticos que alimentarán la base de datos técnica.
Consejo Experto: Según las guías oficiales de Autodesk, mantener esta estructura es esencial para evitar la pérdida de enlaces al migrar proyectos entre servidores.

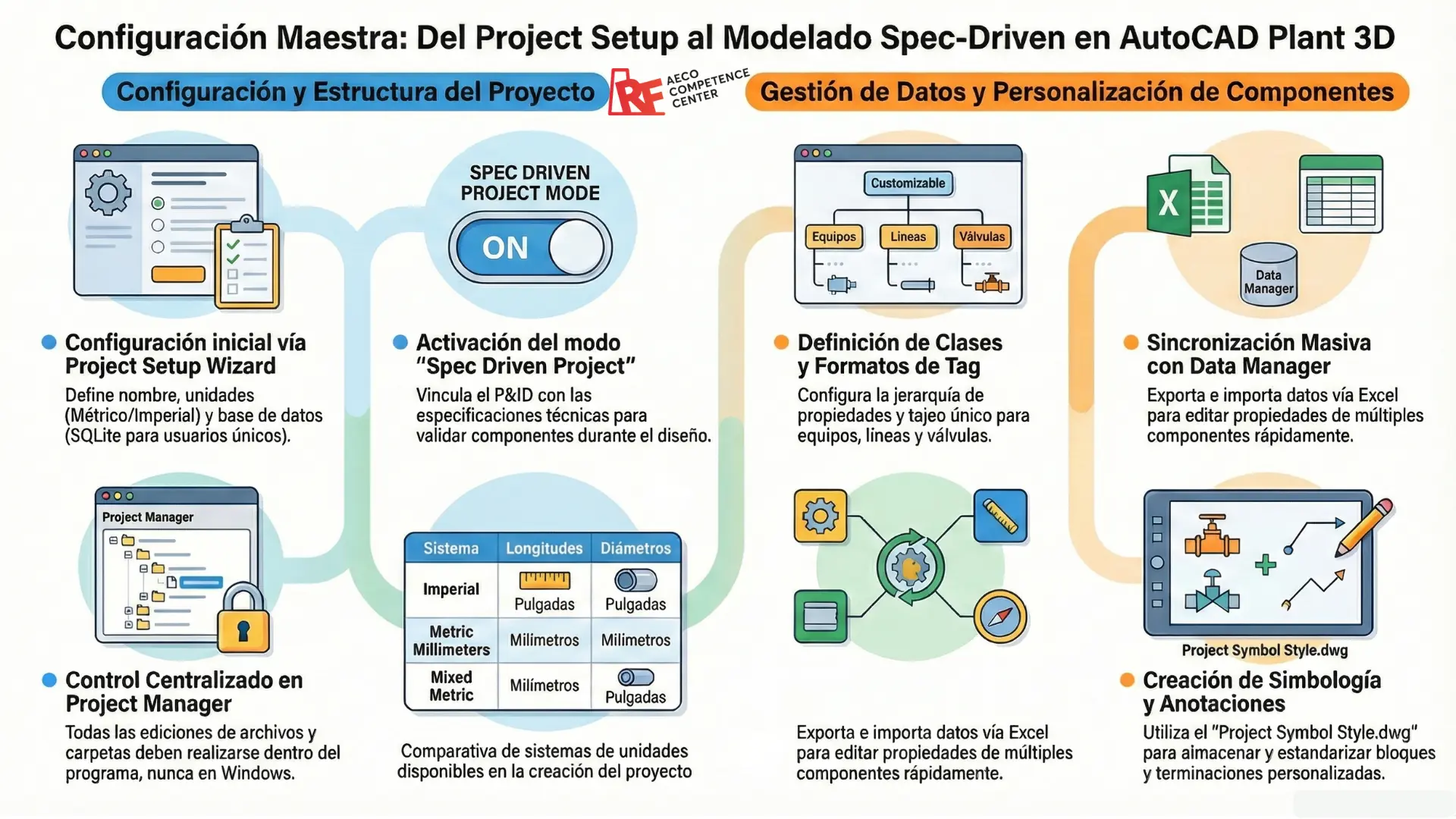

2. Configuración del Proyecto: Spec Driven vs. Standard
El éxito de un proyecto radica en la elección del modo de trabajo en el Project Setup. Esta decisión define si el diagrama 2D validará o no la existencia del material en el catálogo 3D.
-
Standard Project: Los P&IDs son dibujos esquemáticos aislados. No existe validación técnica de materiales.
-
Spec Driven Project: Es la opción profesional. Vincula la ingeniería básica con el modelado, asegurando que solo se usen componentes validados en las especificaciones.
3. Validación Visual con P&ID Painter
Una vez activado el modo Spec Driven, el software ofrece herramientas de control de calidad (QA). La más potente es el P&ID Painter, que permite detectar errores de diseño en tiempo real:
-
Off-Spec Piping: Al activar esta función, el software resalta en color amarillo cualquier componente (como una válvula o brida) que no esté incluido en la especificación seleccionada (ej. CS150).
-
Tool Palette Dinámica: Los símbolos que no corresponden al diámetro o material del Spec aparecerán sombreados, impidiendo errores humanos desde la fase de dibujo.
4. Gestión de Bases de Datos (.dcf)
Toda la información técnica se almacena en bases de datos relacionales dentro de la carpeta del proyecto. Es fundamental monitorizar estos dos archivos:
-
Piping.dcf: Base de datos de los modelos 3D.
-
ProcessPower.dcf: Base de datos de los diagramas P&ID.
Para usuarios individuales, el motor SQLite es suficiente. Sin embargo, para equipos de más de tres personas, la recomendación técnica es migrar a SQL Server para garantizar la integridad de los datos y evitar la corrupción de archivos por accesos concurrentes.
