Dashboard BIM con Power BI: De Revit al Control Total del Proyecto

Un Dashboard BIM con Power BI es una interfaz visual dinámica que vincula la base de datos de un modelo Revit con indicadores clave de rendimiento (KPIs). Esta herramienta permite a los Project Managers analizar las dimensiones BIM 3D (Geometría), 4D (Tiempo) y 5D (Coste) en tiempo real para optimizar la toma de decisiones.

Muchos estudios de arquitectura e ingeniería poseen modelos Revit cargados de información, pero esa data suele quedar “atrapada” en el software de modelado. La promesa de este flujo es simple: convertir la geometría en conocimiento accionable mediante la potencia de análisis de Microsoft Power BI.

Paso 1: Preparación del Modelo de Datos en Revit

La calidad de un cuadro de mando depende estrictamente de la estructuración previa en el software BIM. Según el protocolo de RF AECO Competence Center, el éxito radica en la gestión de parámetros.

• Parámetros de Tipo y Ejemplar: Es vital distinguir entre datos de familia y datos de cada elemento único (Marca).
• Tablas de Planificación: Se deben diseñar tablas específicas (muros, suelos, techos) que incluyan campos clave: Nivel, Área, Volumen, Fase y Coste Unitario.
• Consistencia: Unificar la nomenclatura de niveles (ej. “01 Cota Andén”) es obligatorio para que las relaciones en Power BI funcionen sin errores.

Paso 2: Extracción y Limpieza de Datos (ETL)

Para llevar la información a un Dashboard BIM con Power BI, proponemos un método de alta compatibilidad mediante la exportación de informes técnicos.

1. Exportación: Desde Revit, exportamos las tablas en formato .TXT o .CSV.
2. Carga en Power Query: Importamos las consultas asegurando la “Economía de Datos” (eliminando columnas innecesarias).
3. Transformación: Ajustamos los tipos de datos (las áreas deben ser números decimales y las fechas deben estar en formato fecha para el análisis 4D).

E-E-A-T (Experiencia Real): En el proyecto real de la Estación de Metro de Sevilla (Blas de Infante) analizado en nuestra formación especializada, este paso permitió detectar discrepancias de medición críticas antes de la puesta en obra.

Paso 3: Modelado Semántico y DAX

Una vez que los datos están limpios, establecemos relaciones entre tablas (por ejemplo, vincular la tabla de “Muros” con la de “Niveles” mediante el parámetro Restricción Base). Para un análisis avanzado, utilizamos fórmulas DAX (Data Analysis Expressions).

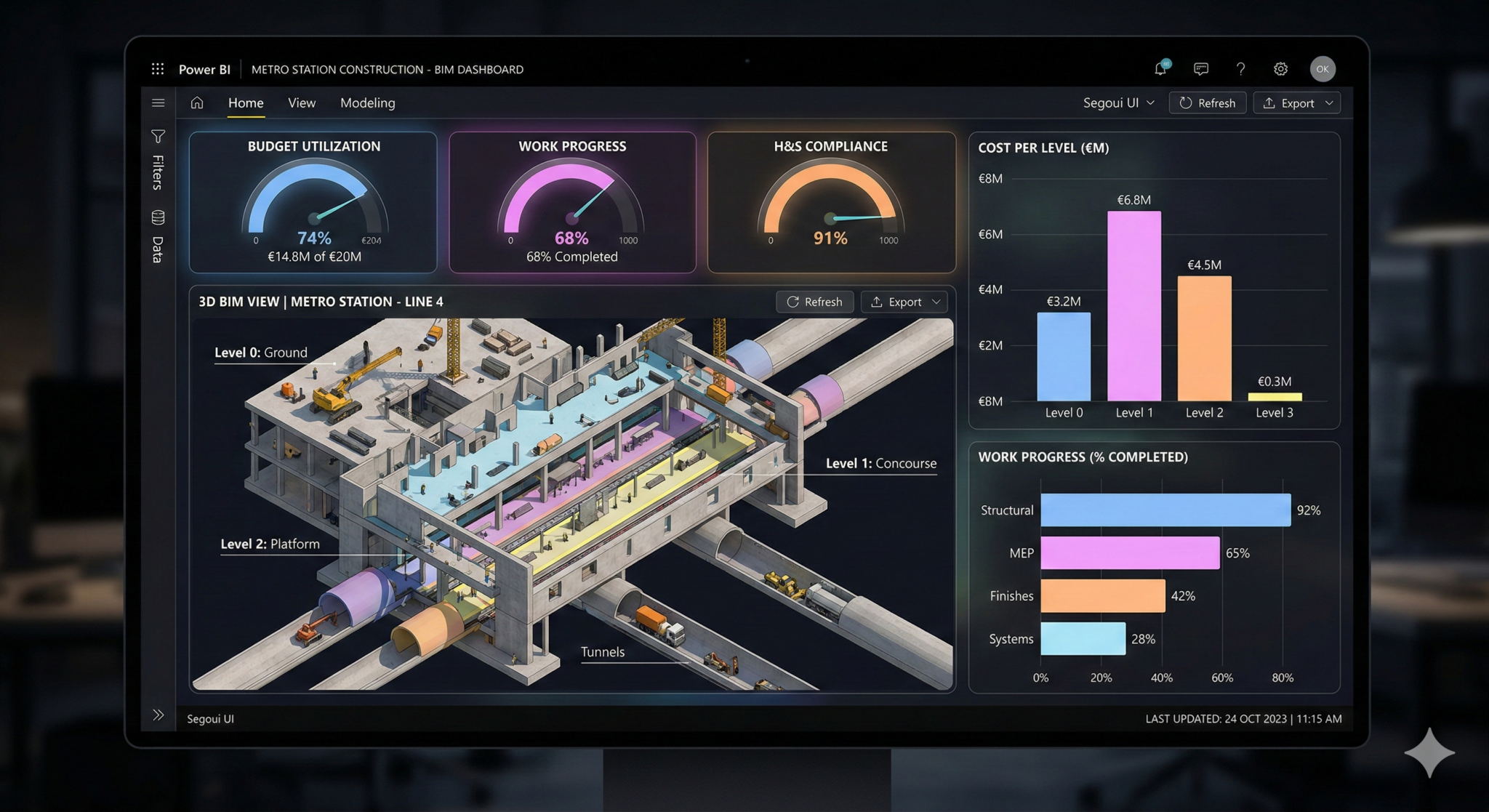

Paso 4: Visualización y Diseño del Dashboard BIM

El diseño debe ser intuitivo y profesional. El curso de RF AECO enfatiza el uso de objetos visuales que dote de sentido a la información tangible y no tangible.

• KPI Cards: Para visualización rápida de costes totales y metros cuadrados.
• Gráfico de Gantt: Para el seguimiento de la planificación 4D.
• Tachometer (Medidor): Para controlar el alcance del presupuesto.
• Integración 3D: Uso de plugins como Synoptic Panel o 3D BI para rotar y filtrar el modelo tridimensional directamente desde el dashboard.

Relación de Contenidos: Artículo vs. Curso Especializado

Este artículo resume las competencias técnicas que los alumnos adquieren en el Curso Power BI para BIM Managers de nuestra plataforma.
