Modelado BIM con CYPE Instalaciones
Presentación
* IMPORTANTE: Requisitos de este curso: se requiere el alumno ya esté familiarizado con el uso de CYPE, este curso está dirigido a usuarios habituales de CYPE que requieran introducirse al Modelado BIM de Instalaciones en CYPECAD MEP.
Introducción: Autoridad en Ingeniería MEP
Dominar el software CYPECAD MEP es esencial para cualquier técnico que busque máxima eficiencia en el desarrollo de proyectos de edificación. De hecho, este curso online te permite pasar del modelado arquitectónico básico a la descripción técnica avanzada de instalaciones complejas, tanto en edificios terciarios como residenciales.
Por consiguiente, a diferencia de métodos tradicionales, esta formación se centra en un flujo de trabajo real y aplicable. En primer lugar, partirás desde la definición de elementos constructivos para luego avanzar hasta la obtención de planos en CAD. Finalmente, generarás la documentación técnica necesaria para cumplir con el Código Técnico de la Edificación (CTE).
🎯 Objetivos
* IMPORTANTE: Requisitos de este curso: se requiere el alumno ya esté familiarizado con el uso de CYPE, este curso está dirigido a usuarios habituales de CYPE que requieran introducirse al Modelado BIM de Instalaciones en CYPECAD MEP.

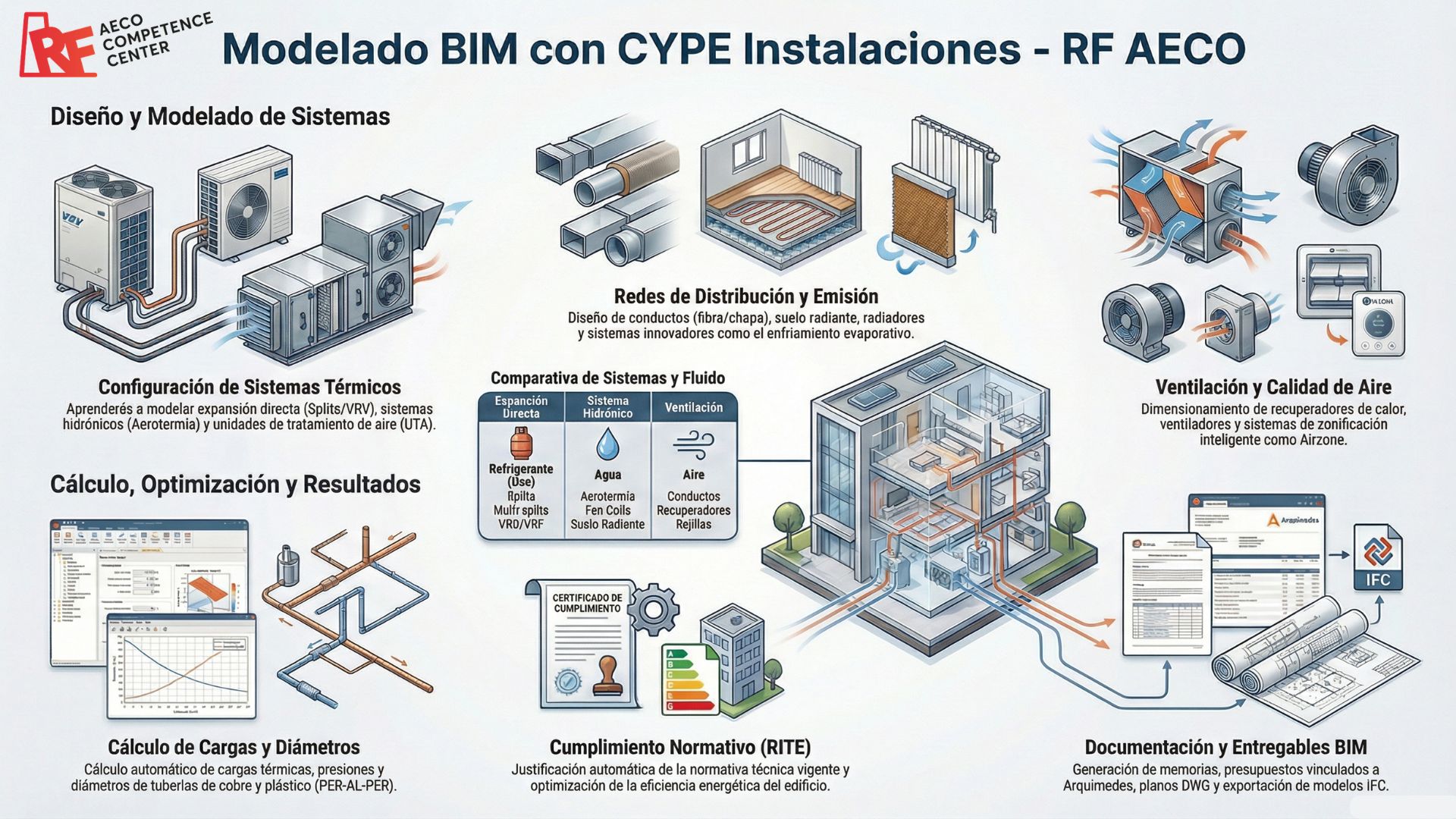

Objetivos del Curso
El programa está diseñado estratégicamente para que alcances los siguientes hitos técnicos:
- Dominar el cálculo hidrónico: Principalmente, aprenderás a diseñar redes de tuberías para sistemas de aerotermia, suelo radiante y radiadores con equilibrio hidráulico.
- Gestionar sistemas de expansión directa: Por otro lado, configurarás equipos Split, Multi-Split y sistemas VRF/VRV, optimizando así la eficiencia energética.
- Dimensionar redes de ventilación: Asimismo, calcularás conductos, rejillas y recuperadores de calor cumpliendo estrictamente la normativa vigente.
- Automatizar la documentación: En consecuencia, podrás generar de forma automática la memoria del RITE, listados de cargas térmicas y mediciones con presupuesto integrado.
- Asegurar la interoperabilidad BIM: Por último, lograrás exportar modelos precisos en formato IFC para su integración perfecta en flujos de trabajo Open BIM.
Temario
* IMPORTANTE: Requisitos de este curso: se requiere el alumno ya esté familiarizado con el uso de CYPE, este curso está dirigido a usuarios habituales de CYPE que requieran introducirse al Modelado BIM de Instalaciones en CYPECAD MEP.
Contenido Detallado del Curso
Módulo 1: Sistemas de Climatización y HVAC
- Unidades Centralizadas: Para empezar, abordaremos la configuración de equipos aire-agua (aerotermia), bombas de calor reversibles y sistemas a cuatro tubos.
- Sistemas de Intercambio: Además, profundizaremos en la instalación y cálculo de Fan Coils murales, de cassette y por conductos.
- Expansión Directa: Seguidamente, analizaremos las diferencias críticas entre sistemas 1×1 y Multi-Split de cara a la optimización de costes del proyecto.
- Soluciones Especiales: También, introduciremos el enfriamiento evaporativo (BioCool) para analizar su comportamiento en climas secos.
Módulo 2: Calefacción de Alta Eficiencia
- Suelo Radiante: En este módulo, dominarás el modelado avanzado de circuitos, colectores y sistemas de control por cable o radio.
- Radiadores: De igual forma, realizarás el cálculo de emisores de aluminio, paneles de chapa y toalleros adaptados a sistemas de baja temperatura.
- Equilibrio Hidráulico: Como resultado, diseñarás retornos invertidos para garantizar una distribución térmica uniforme y altamente eficiente.
Módulo 3: Ventilación y Calidad del Aire
- Conductos y Rejillas: Inicialmente, estableceremos una comparativa técnica y económica entre conductos de lana mineral y chapa metálica.
- Recuperadores de Calor: Posteriormente, abordaremos su instalación y cálculo obligatorio, según indica el RITE, para caudales superiores a 1.000 m³/h.
- Sistemas Airzone: Adicionalmente, implementarás la automatización y zonificación de rejillas con el fin de maximizar el ahorro energético.
Módulo 4: Documentación Técnica y Presupuesto
- Memorias y Anexos: Específicamente, lograrás la justificación automática del cumplimiento del RITE y el CTE (apartado HE2).
- Mediciones y Presupuesto: Por ende, obtendrás datos económicos directamente vinculados a la base de precios de CYPE.
- Planos y Exportación: Para concluir, generarás planos ejecutivos en DWG/CAD, exportando los datos a programas de eficiencia energética como HULC o Cypetherm HE Plus.
