Taller para Obra Lineal bajo Metodologia BIM 5D
Presentación
¿Qué aprenderás en este Taller para Obra Lineal bajo Metodología BIM 5D?
Taller BIM 5D: Aplitop + ISTRAM + TCQ
Este taller ofrece un flujo de trabajo integral para proyectos de obra lineal, desde la topografía con nubes de puntos en ISTRAM hasta la gestión en TCQ. Cubre el trazado, la exportación en formato IFC (OpenBIM), mediciones automáticas, presupuestos y la evaluación del impacto ambiental (CO2 y agua).
Si buscas formación sobre otros estándares, consulta nuestro catálogo completo de Infraestructuras y Civil 3D.
Herramientas y Partners Oficiales
Esta formación es fruto de la colaboración técnica entre tres referentes del sector AECO:
- Aplitop: Líderes en aplicaciones de topografía y gestión de nubes de puntos.
- Buhodra-ISTRAM: El estándar en diseño y modelado de trazado ferroviario y carreteras.
- ITeC: Instituto de Tecnología de la Construcción (desarrolladores de TCQ).
🎯 Objetivos
El objetivo principal es que domines el flujo de trabajo digital completo para proyectos ferroviarios, desde la captura de la realidad hasta el presupuesto final. Al finalizar este taller, habrás adquirido las siguientes competencias:
-
Comprensión Integral del Ciclo de Vida: Entenderás el proceso completo, conectando la captura de datos topográficos inicial con la evaluación ambiental final del proyecto.
-
Dominio de Software Especializado: Aprenderás a operar e integrar las tres herramientas líderes del sector: tcpMDT (topografía), ISTRAM (trazado) y TCQ (gestión).
-
Gestión de datos topográficos: Asimilarás cómo combinar levantamientos GNSS con nubes de puntos LiDAR para crear modelos digitales del terreno de alta calidad.
-
Manejo de Nubes de Puntos: Adquirirás la habilidad práctica de incorporar datos topográficos masivos (
.laz) en el modelado del trazado para garantizar una precisión milimétrica. -
Interoperabilidad OpenBIM (IFC): Sabrás exportar e importar modelos IFC correctamente, asegurando que no se pierdan datos geométricos ni metadatos entre plataformas.
-
Gestión de Costes (BIM 5D): Serás capaz de realizar mediciones automáticas y generar presupuestos detallados vinculando el modelo a bases de precios.
-
Sostenibilidad y Normativa (BIM 6D): Aprenderás a evaluar el impacto ambiental (huella de carbono y consumo de agua) generando informes de cumplimiento normativo automatizados.
Temario

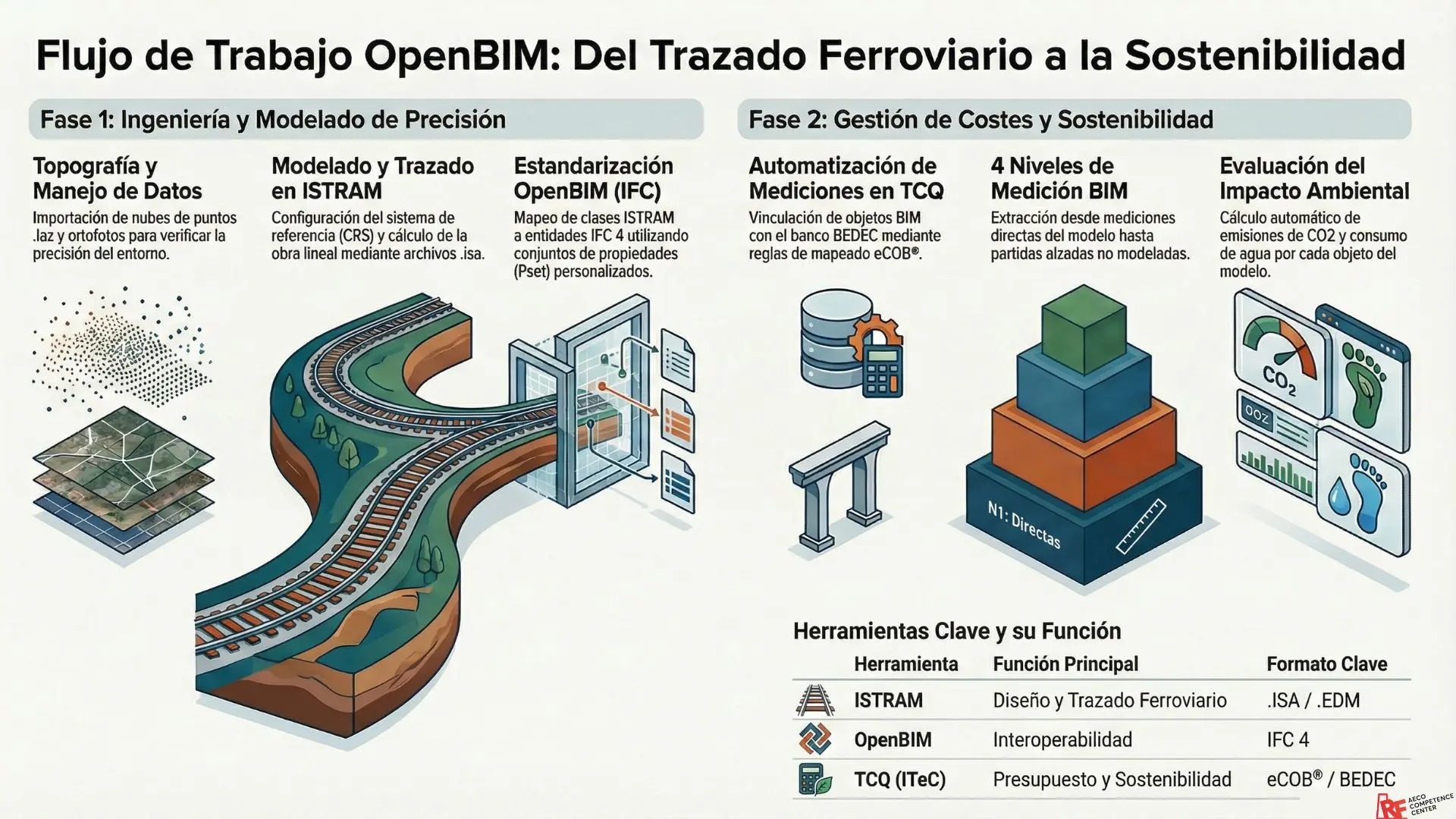

Estructura del Taller (Paso a Paso)
A diferencia de cursos teóricos, aquí trabajaremos con archivos reales (.laz, .isa, .ttg). El programa se divide en 3 fases críticas:
Fase 1: De la Realidad al Modelo (Topografía y Diseño)
- Importación de Datos: Levantamiento topográfico con GNSS, nubes de puntos LiDAR y ortofotos.
- Análisis Comparativo: Generación de superficies, perfiles y cálculo de volúmenes
- Exportación: Asignación de propiedades, nomenclatura y exportación de modelo digital del terreno a IFC 4×3
Fase 2: Interoperabilidad IFC (El puente OpenBIM)
- Mapeo de Clases: Traducción de entidades de diseño a lenguaje IFC4.3 (
IfcWall,IfcMember). - Enriquecimiento de Datos: Inserción de Property Sets (Pset) como ecob_Pset_BaseQuantities.atf. Esto es vital para que la geometría viaje con sus metadatos (altura, anchura, longitud).
- Exportación Avanzada: Configuración del IFC 4.3 con volúmenes y compresión optimizada.
Fase 3: Gestión 5D y 6D en TCQ
- Mediciones Automáticas: Aplicación de reglas de mapeado usando el banco BEDEC y el estándar eCOB®.
- Presupuestos Vinculados: Creación de fórmulas de medición (ej. C#*D#*E#) conectadas a las BaseQuantities del IFC.
- Sostenibilidad: Cálculo de huella de carbono (kg CO2) y consumo de agua, visualizando el impacto ambiental por partida de obra o por objeto BIM.
📊 Tabla de Competencias Adquiridas
| Fase del Proyecto | Herramienta | Resultado Práctico |
| Captura de Datos | Aplitop / TcpMDT | Nube de puntos limpia y georreferenciada. |
| Diseño Trazado | ISTRAM | Modelo 3D de vía, balasto y catenaria. |
| Interoperabilidad | OpenBIM (IFC) | Archivo IFC 4 .3 enriquecido con datos. |
| Costes (5D) | ITeC TCQ | Presupuesto automático basado en modelo. |
| Sostenibilidad (6D) | ITeC TCQ | Informe de impacto ambiental y huella de carbono. |
Metodología y Calendario
Este curso sigue una programación estructurada para maximizar el aprendizaje:
- 📅 Fecha de Inicio: Noviembre 2026
- ⏰ Horario Previsto: 16:00 a 20:00
- 💻 Formato: Clases en streaming + Grabaciones disponibles.
