Guía Técnica: Cómo Exportar ISTRAM a IFC Garantizando la Integridad de Datos
En el ecosistema de la ingeniería civil en España, ISTRAM se ha consolidado como una herramienta de referencia. Sin embargo, el verdadero reto para un Trazadista BIM no es solo el diseño geométrico, sino aprender a exportar ISTRAM a IFC cumpliendo con los estándares abiertos de intercambio de información (openBIM).

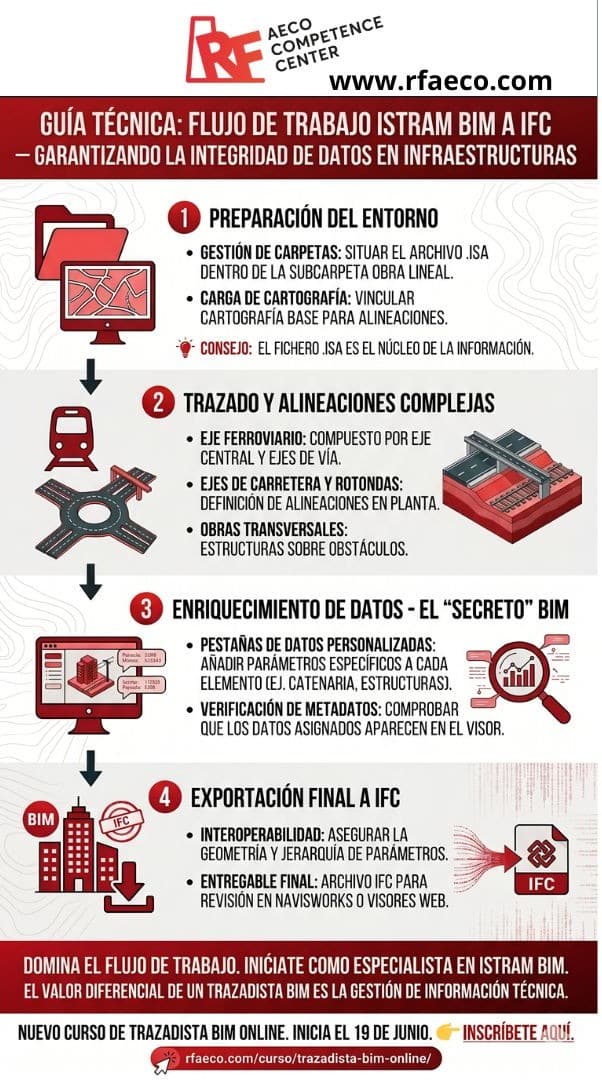

Resumen del Proceso para Exportar ISTRAM a IFC
Para lograr una transición perfecta desde el entorno de diseño hasta el modelo federado, el flujo consiste en:
- Configuración: Vinculación de cartografía y archivos maestros (.ISA).
- Trazado: Definición de ejes de planta, rotondas y obras transversales.
- Enriquecimiento: Asignación de metadatos mediante pestañas personalizadas.
- Exportación: Generación del archivo final garantizando la jerarquía de parámetros.
Paso 1: Preparación del Entorno y Archivo .ISA
El éxito de un proyecto comienza en la gestión de archivos. Durante nuestras sesiones expertas, enfatizamos que el fichero .ISA es el núcleo de donde emana toda la información antes de plantearnos exportar ISTRAM a IFC.
- Gestión de Carpetas: Es vital situar el archivo .ISA dentro de la subcarpeta de Obra Lineal.
- Carga de Cartografía: Antes de trazar, la cartografía debe estar vinculada como base.
Paso 2: Trazado y Alineaciones Complejas
El ejercicio práctico abordó la creación de múltiples ejes que simulan un entorno real de infraestructura civil:
- Eje Ferroviario: Compuesto por un eje central y los ejes de vía específicos.
- Ejes de Carretera y Rotondas: Definición de alineaciones en planta.
Paso 3: El “Secreto” del BIM – Inyección de Metadatos
Un modelo 3D sin datos no es BIM. El valor diferencial del ejercicio realizado en RF AECO es la personalización previa a la exportación:
- Pestañas de Datos: ISTRAM permite añadir pestañas donde se inyectan parámetros específicos a la catenaria o estructuras.
- Verificación: Es imperativo clicar sobre el elemento y verificar que los metadatos aparecen correctamente.
Paso 4: Proceso Final para Exportar ISTRAM a IFC
El entregable final de un Trazadista BIM profesional es el modelo de intercambio. Al exportar ISTRAM a IFC, debes asegurarte de que la exportación incluya no solo la geometría tridimensional, sino toda la jerarquía de parámetros y pestañas definidas en el paso tres. Este archivo es el que permitirá la revisión en softwares como Navisworks.
